120HSPE-2_SP雙排鏈條120HSPE-2規格參數
SP系列高強度短節距鏈條
雙排鏈條
SP系列高強度重載鏈條通過對結構尺寸、零件材料和熱處理加工的整體優化設計，其抗拉強度比A系列標準鏈條增加約28%以上，具備優良的疲勞強度和抗沖擊性能。
|

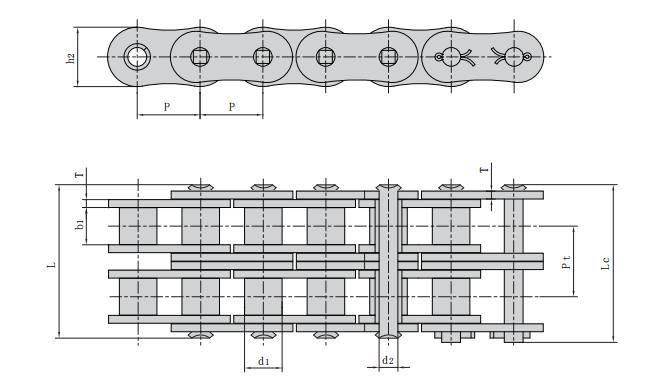

鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
排距 |
抗拉強度 |
平均抗拉強度 |
每米長重 |
|
P |
d?
max |
b?
min |
d?
max |
L
max |
Lc
max |
h?
max |
T
max |
Pt |
Q
min |
Qo |
q |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/Ibf |
kN |
kg/m |
|
120HSPE-2 |
38.10 |
22.23 |
25.22 |
11.11 |
102.4 |
106.4 |
36.2 |
5.6 |
48.87 |
356.4/80175 |
392.0 |
14.12 |
