SH系列高強度短節距重載鏈條
SH系列鏈條通過銷軸整體淬硬其抗拉強度比A系列標準鏈條增加約25%-35%并能提供較高的抗振動負載，參數尺寸與重載系列鏈條相同。
|

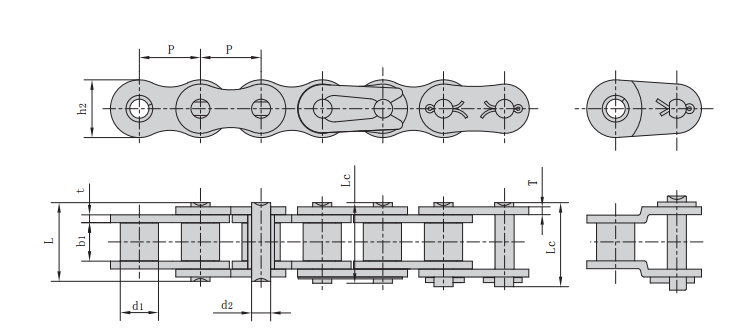

鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
抗拉強度 |
平均抗拉強度 |
每米長重 |
|
P |
d?
max |
b?
min |
d?
max |
L
max |
Lc
max |
h?
max |
T
max |
Q
min |
Qo |
q |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/Ibf |
kN |
kg/m |
|
C70SH |
22.225 |
15.60 |
14.30 |
7.94 |
36.6 |
- |
22.60 |
4.8/4.0 |
88.25/20056 |
98.0 |
3.75 |
